?三相直通式電表一般是不需要加互感器的電表，這類型電表大部分都是三相四線電表，三相三線電表比較少，這類電表一般預付費電表和普通式電子式電表用的比較多，直通式電表一般只有六個孔，現在我們分別三相三線和三相四線電表為您解析三相直通電表的接法。

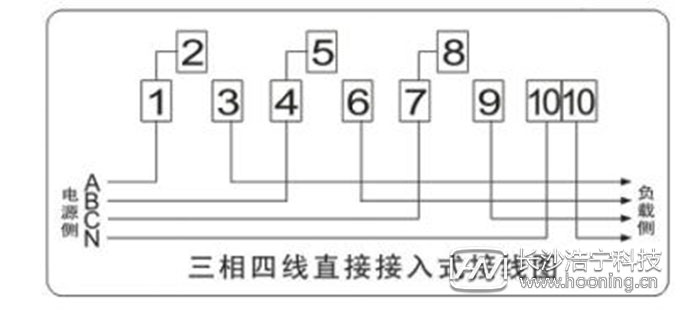

三相四線直通電表的接法：

?1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

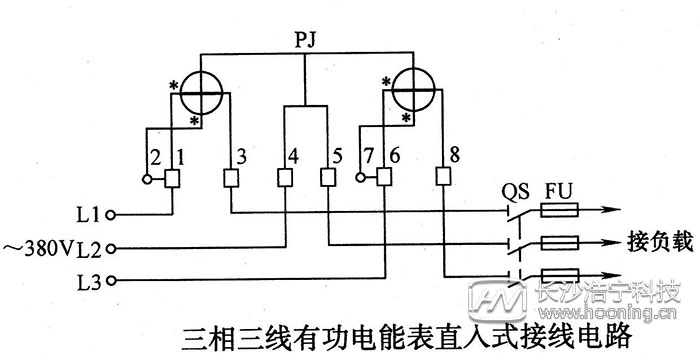

三相三線直通電表的接法：??

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線
